Quelle carte graphique choisir pour la retouche photo et le montage vidéo ?



Comment bien choisir son écran photo ou vidéo ? - 8/15 :
quels câbles et connectiques faut-il choisir en photo et en vidéo ?

Publié le 16 avril 2016   |   Mis à jour le 27 avril 2022



Parfois, les cartes graphiques utilisent le même GPU donc leur principale différence se fera sur leurs connectiques. Quelles différences y-a-t-il entre elles ? Est-ce qu'il vaut mieux utiliser une connectique DVI, HDMI, DisplayPort ou USB-C ? Et est-ce que tous les câbles se valent ? Voyons cela ensemble...


À force de se focaliser sur la carte graphique, il ne faudrait pas oublier également la connectique et accessoirement le câble ! Comment choisir entre une carte graphique avec prise DVI, HDMI (1.4 jusqu'à 2.1) ou encore DisplayPort (1.2 et 1.4) ou USB-C mais de même puissance selon la définition de son écran (du Full HD à la 8K bientôt ?












L'importance de la connectique : HDMI, DVI, USB-C, ThunderBolt ou encore DisplayPort ?

Connectiques HDMI, DVI, MiniDsiplayPort et VGA.Derrière chaque type de connexion se cache non pas une précision d'affichage des couleurs comme nous l'avons vu page précédente mais uniquement un goulot d'étranglement laissant passer plus ou moins d'informations... voire davantage avec l'arrivée des câbles USB-C capable également de recharger nos appareils dorénavant. Or cette quantité d'information "explose" littéralement si vous souhaitez afficher une vidéo 4K à 60Hz et en 12 bits (Dolby Vision) par rapport à un "simple" Full HD à 30 Hz en 8 bits !

Exemples de bandes passantes :

HDMI 1.4 = débit maxi 10 Gbit/s soit un flux 4K à 30 Hz.
HDMI 2.0 = débit maxi 18 Gbit/s soit un flux 4K à 60 Hz.
HDMI 2.1 = débit maxi 48 Gbit/s soit un flux 4K à 60 Hz / 10 bits.
DisplayPort 1.2 = 21,6 Gbit/s soit un flux 4K à 60 Hz.
DisplayPort 1.3 = 32,4 Gbit/s soit deux flux 4K à 60 Hz.
DisplayPort 1.4 = 32,4 Gbit/s soit deux flux 4K à 60 Hz/ 10 bits
DisplayPort 2.0 (Futur) = 77,4 Gbit/s soit deux flux 8K à 60 Hz/ 10 bits
USB-C = 40 Gbit/s soit deux flux 4K à 60 Hz.

Comme vous le voyez, il faut absolument une prise DisplayPort1.2 ou Mini DisplayPort 1.2 pour pouvoir afficher la 4K à 60 Hz ! Et l'intérêt du DP 1.3, 1.4 ou de l'USB-C ? C'est ci-dessous...


Câbles DisplayPort

Câbles DisplayPort - Seul un côté est biseauté, contrairement aux fiches HDMI.



Mais pourquoi pourrait-on avoir besoin de faire passer 2 flux 4K sur un seul port Mini-DisplayPort 1.3, 1.4 ou même USB-C ? Par exemple sur un ordinateur portable : de plus en plus de portables, initiés par Apple, ne possèdent plus qu'un seul port Mini DisplayPort ou qu'une prise USB-C/ThunderBolt 3.0 pour brancher des écrans secondaires (voire des disques durs également ThunderBolt ou USB-C car il s'agit de la même prise). L'avantage de ces technologies c'est qu'il est possible de chaîner plusieurs appareils les uns à la suite des autres (écrans ou autres qui possèdent la même connectique évidement). Il est donc possible de chaîner deux écrans secondaires et n'avoir qu'un fil à la patte ! S'il s'agit d'écrans UHD que l'on veut utiliser à 60 Hz, il faudra alors absolument une connectique DisplayPort 1.3, 1.4 ou USB-C sur son portable ! Et on pourrait très bien brancher un écran UHD puis un disque dur externe SSD donc gourmand en bande passante lui aussi avec cette solution.


Un ordinateur portable relié à deux écrans



Mon conseil d'achat ! Donc lorsque vous allez vérifier la puissance de votre carte graphique actuelle ou mieux lorsque vous allez en acheter une nouvelle,  faites bien attention aux connectiques proposées à l'arrière de celles-ci. Les cartes graphiques les moins chères - à puissances égales - ont des connectiques moins "haut de gamme" donc plus "bridantes". Si cela ne gênera pas ma mère et son pauvre écran de quinze ans, cela vous limitera sûrement si vous voulez goûter confortablement à l'ultra-haute définition en HDR !



Connectiques HDMI et DisplayPort d'une carte graphique





L'importance de brancher un "bon" câble

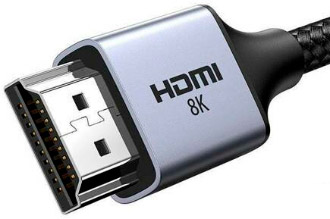

Depuis la mise en place de la norme HDMI, les embouts de leurs câbles sont les mêmes. Que votre câble soit compatible HDMI 1.4, 2.0 ou 2.1, ses fiches seront les mêmes. Oui mais pas leurs câbles électriques à l'intérieur comme on l'a vu plus haut. Il n'y a rien qui ressemble plus à un câble HDMI de la première heure qu'un câble HDMI 2.1 mais le premier est un vrai goulot d'étranglement. Ainsi, s'il peut être tentant de brancher son nouvel écran flambant neuf avec le même câble afin de ne pas avoir besoin de repasser sous le bureau, c'est lors du premier allumage que vous verrez que les couleurs ne sont pas celles attendues. C'est identique avec les câbles DisplayPort.

Prenons un exemple avec un câble HDMI. S'il est ancien (norme 1.4), il aura exactement les mêmes fiches HDMI que depuis le début de la mise en place de cette norme mais le câble et l'électronique de celui-ci ne laisseront pas assez passer d'informations chaque seconde contrairement à un autre câble, tout autant HDMI, mais compatible UHD / 4K 60Hz Full Support, lui. Ainsi, si votre câble ne fonctionne pas comme vous voulez cela ne veut pas dire qu'il ne fonctionne pas mais juste qu'il ne supporte pas la dernière norme en vigueur sur votre système. Voilà, entre autre, pourquoi l'affichage 10 bits n'est pas compatibles avec les prises DVI ou VGA.




À lire  ! - l'affichage 10 bits   et les normes HDR en vidéo





Mon conseil ! J'en viens d'ailleurs de plus en plus à conseiller les câbles DisplayPort ou USB-C et non HDMI, même dans leur dernière norme - donc a priori avec les mêmes débits -, afin d'éviter un maximum de "problèmes" car cette norme a été créée pour les télévisions ou les consoles vidéos. Il y a donc parfois des problèmes, des bugs "incompréhensibles", sauf si l'on sait que ce type câbles doit afficher aussi bien des signaux RVB que YUV et c'est là que le bât blesse, notamment avec les puces M1 sur certains ordinateurs Apple. Donc mon conseil : pour faire de la retouche photo, branchez votre écran avec un câble DisplayPort ou USB-C. En plus, les câbles DisplayPort possèdent une sécurité anti-arrachage.








Mes recommandations...


Le HDMI est la connectique la plus connue mais pas toujours la meilleure car elle a été inventée pour les consoles de jeu ou les téléviseurs. Parfois, elle bridera votre écran en mode YUV.

 Si vous choisissez la prise HDMI (ou que vous n'avez pas le choix, sur un portable par exemple) alors vérifiez bien que votre câble est récent et compatible avec les dernières normes HDMI. En effet, les embouts des câbles HDMI sont toujours les mêmes depuis le début de cette norme or les câbles 2.0 laissent passer beaucoup plus d'informations que sur les premiers câble HDMI, parfois encore cachés sous votre bureau et que vous n'avez pas remplacés car il s'agit du même embout !

 Surtout si vous avez besoin de retoucher les couleurs avec la plus grande précision possible, Privilégiez les connectiques et câbles DisplayPort autant que possible ou les nouveaux USB-C, parfois si pratiques si votre écran

est compatible calibration hardware.
