Quelle technologie de dalle écran choisir ?



Quelle technologie de dalle d'écrans choisir pour retoucher des photos et des vidéos ? - 4/8

Publié le 16 avril 2016   |   Mis à jour le 31 octobre 2020



Pour afficher de belles couleurs, les dalles de nos écrans ont longtemps utiliser trois types de technologies. Avec l’avènement de la technologie OLED elles sont maintenant quatre : TN, VA, IPS et donc OLED. À distinguer du rétro-éclairage qui peut être à tubes CCFL et de plus en plus à LED ou mini-LED. Elles ont toutes leurs avantages et inconvénients et c'est ce que nous allons voir sur cette page car selon que vous retoucherez des photos, ferez du montage vidéo ou les deux, vous aurez votre préférence. Nous verrons également que le choix de la technologie peut influencer également l'uniformité de la dalle et son delta e donc sa précision d'affichage des couleurs...


Les écrans haut de gamme ont tous utilisé pendant très longtemps la même technologie : les dalles IPS. En ce début des années 20, cette suprématie en haut de gamme est remise en question par la fameuse technologie OLED aux noirs beaucoup plus profonds. Qu'en est-il en 2020 et comment choisir entre les deux ? À moins de choisir tout de même une dalle TN ou VA ?
Et nous verrons que ce n'est pas toujours sans conséquence sur l'uniformité de nos dalles et la qualité de leurs couleurs...













Au commencement, il y a le rétro-éclairage...

Pour afficher une image il faut de la lumière. Celle-ci est fournie par le rétro-éclairage. Aujourd'hui, il est de plus en plus à LED (avec sa variante mini-LED ou carrément OLED) mais il a longtemps été à tubes fluorescent (CCFL). Or cette lumière est par définition blanche. Il va donc falloir la transformer en pixels RVB. Et cela va être le rôle des cristaux liquides qui sont placés entre la vitre et ce rétro-éclairage ?



Dalle à rétro-éclairage-led

  Le rétro-éclairage, le plus uniforme et blanc possible, va devenir une couleur en passant à travers des cristaux liquides orientables très rapidement.


Et nous allons voir qu'il existe de nombreuses façons de faire varier la couleur de chaque pixel avec, à chaque fois vous l'imaginez bien, des avantages et des inconvénients. Nous allons en faire l'inventaire dans la suite de cette page.

Une exception ! Les nouvelles dalles OLED (organiques) possèdent leur propre rétro-éclairage en quelques sorte. Il n'y a plus besoin de technologie de cristaux liquides pour afficher les couleurs RVB et lorsqu'un pixel est éteint il l'est vraiment donc leurs noirs sont absolus.






Les différentes technologie de dalles d'écran : TN, VA, IPS ou OLED ?

Les trois plus anciennes technologies de dalle partagent un principe de base : cette dalle lumineuse CCFL ou LED éclaire en permanence votre écran et des cristaux liquides orientables placer devant vont contrôler, 60 fois par seconde, la quantité de lumière qu'ils laissent passer. Leurs noirs ne sont donc pas parfaitement noirs car il reste des pertes de lumière autour des cristaux liquides même quand ils sont censés cacher le rétro-éclairage.



Aujourd'hui, quatre grands types de technologies de dalles d'écrans (et leurs nombreuses variantes) se disputent le marché : TN, VA (ou PA), IPS ou OLED. Elles ont toutes des avantages et des inconvénients différents à moins que... à moins que la plus récente, l'OLED, ne réunissent toutes les avantages de chacune d'entre elles et ne les mettent d'accord à terme. Celle-ci fonctionne complètement différemment. Il n'y a pas de rétro-éclairage comme nous venons de le voir. En effet, les "pixels" OLED sont en fait des composants organiques (donc vivants) et ils ont la propriétés d'être parfaitement éteints quand ils ne sont pas sollicités. Ils n'émettent de la lumière que quand ils sont excités. Leurs noirs sont donc parfaits. Leur contraste (différence entre les hautes lumières et les noirs) est donc maximal.

1 - Les dalles TN (Twisted Nematic)

Cette technologie permet de faire varier vraiment très rapidement la position des cristaux liquide dans chaque pixel pour faire passer ou non la lumière.


Principe des mouvements de cristaux liquides dans les dalles TN


Cette technologie permet donc des taux de rafraîchissement très élevés et cela intéressera directement les joueurs voire les vidéastes qui ne veulent pas d'effets de flous ou de rémanence sur les objets en mouvement dans leurs vidéos. L'autre avantage des dalles TN est leur coût de revient très bas; les dalles TN ne coûtent pas cher.
Mais évidemment, elles ont également des défauts et pas des moindres pour les retoucheurs photo : leur angle de vision avant que l'image ne s'assombrissent n'est pas très large. Pour regarder l'image correctement donc avec toute sa clarté il faut vraiment regarder la dalle bien en face donc si quelqu'un regarde l'écran à côté de vous, il ne verra pas du tout le même chose que vous.


Écran à technologie TN : l'image est sombre quand on la regarde de côté


Les dalles TN sont très sensibles à l'orientation de votre regard par rapport à l'écran. La luminosité et les contrastes varient fortement si l'on est pas bien en face de l'écran.



Leur deuxième gros défaut est pour nous, Hommes d'images, leur qualité médiocre de reproduction des couleurs ce qui en ferait presque un critère rédhibitoire et, pour finir, ces dalles TN n'offrent pas de grands contrastes. Pour un photographes qui impriment beaucoup et qui a donc besoin d'une bonne correspondance entre l'écran et son tirage ce sera même un avantage. En revanche, pas du tout pour un vidéaste ou monteur vidéo.

Pour résumer, les dalles TN sont :

  • Très réactives (240 Hz) donc avec des taux de rafraîchissement en jeux vidéos ou dans les scènes vidéos rapides très élevés,
  • Temps de réponse 1 ms,
  • Elles offrent des angles de vision les plus faibles du marché donc nos images deviennent vite très sombres quand on ne les regarde pas bien en face,
  • La qualité de reproduction des couleurs est la plus faible des quatre technologies,
  • Leurs contrastes sont également peu élevés,
  • Ces dalles sont rarement uniformes.

On retrouve ces dalles "économiques" dans la majorité des écrans d'ordinateurs portables ou bureautiques "malheureusement" pour les "faiseurs" d'images... mais heureusement pour les joueurs peu fortunés.

Mon avis et conseil d'achat  - Essentiellement pour les joueurs - À éviter pour nous photographes ou vidéastes même si leur taux de rafraîchissent élevé pourrait intéressé ces derniers s'ils ont un budget limité ou s'ils jouent de temps en temps.

2 - Les dalles VA (Vertical Alignement) ou PA

Leur technologie permettent de "stopper" beaucoup mieux que sur les dalles TN la lumière provenant du rétroéclairage. Cela offre deux avantages :




Principe des mouvements des cristaux liquides dans les dalles VA



Leurs noirs semblent alors plus profonds et, par effet ricochet, leur contraste est plus élevé. Ces dalles sont donc déjà plus intéressantes pour nous "faiseurs" d'images, animées ou pas, même si leur reproduction des couleurs n'est pas encore au top.
En contre-partie, ces dalles sont plus "lentes" pour les joueurs ou pour afficher les scènes avec des objets en mouvement rapides. On observe alors des effets de rémanence désagréable comme sur l'image ci-contre. Enfin, si leur angle de vision est plus large que sur les dalles TN, ce n'est pas encore la panacée !

Pour résumer, les dalles VA sont :

  • Assez réactives (200 Hz) donc avec des taux de rafraîchissement en jeux vidéos ou dans les scènes vidéos rapides encore plutôt élevés,
  • Temps de réponse 4 ms,
  • Elles offrent des angles de vision un peu meilleurs que sur les dalles TN sans égaler les dalles ci-dessous,
  • La qualité de reproduction des couleurs s'améliore nettement et on peut trouver des bonnes surprises,
  • Leurs contrastes est sensiblement plus élevés que sur les dalles TN.

Mon avis !  Si vous le pouvez, préférez tout de même la technologie suivante ou l'OLED mais il peut y avoir de bonnes surprises dans cette catégorie ! Pour faire court, si les joueurs peuvent espérer encore meilleur en terme de vitesse de rafraîchissement, on progresse vers la qualité photo (angle de vision, contraste et surtout qualité de reproduction des couleurs) sans atteindre les sommets offerts par les deux technologies suivantes.

3 - Les dalles IPS (In Plane Switching)

La technologie IPS (qui possède plusieurs variantes) a longtemps été la seule très bonne voire excellente technologie pour fabriquer des dalles pour les photographes ou les vidéastes. Elle offre notamment des angles de vision proches de 180° sans changement notable dans l'affichage de l'image en contraste et en luminosité contrairement aux dalles TN ou VA ci-dessus.

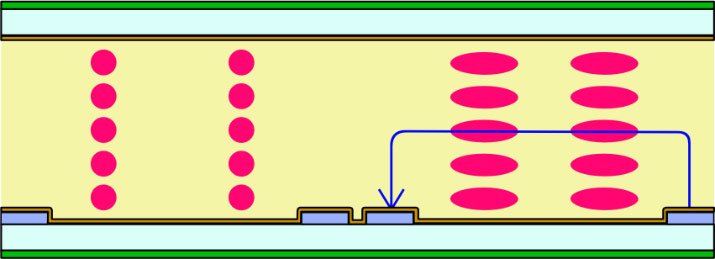

Principe des mouvements des cristaux liquides dans les dalles IPS


Les dalles IPS ne s'assombrissent pas - du moins beaucoup moins - et ne changent pas de couleurs quand on change son angle de vision devant l'écran ou quand on est deux devant celui-ci. Les dalles IPS sont également reconnues pour la très grande qualité de reproduction des couleurs ainsi que des contrastes très corrects (surtout dans les productions à partir de 2018). Malheureusement, ces dalles sont les plus lentes du marché. On ne peut pas tout avoir... à moins que si avec la dernière et la plus récente des technologie : l'OLED (ci-dessous).
Selon la maîtrise du fabriquant, l'homogénéité de la dalle sera plus ou moins correcte également. Sur le papier, les dalles IPS sont un gage de qualité mais comme toujours pas une garantie absolue en entrée de gamme. C'est tout de même une excellente technologie pour les écrans de retouches photo ou de montage vidéo, même pas trop chers, avec éventuellement un large gamut au moins égal à 95% de l'Adobe RVB ou le DCI-P3, un éclairage à LED... À noter que la dalle des iPad ou iPhone (jusqu'au 11) utilisent une technologie IPS, (rien que cela !) ainsi que de plus en plus d'écrans de portables haut de gamme comme sur certains portables Asus, Acer et bien sûr les MacBook Pro d'Apple et Surface de Microsoft.

Pour résumer, les dalles IPS sont :

  • Les moins réactives (165 Hz) donc les images en mouvements affichent des effets de rémanence,
  • Temps de réponse mini de 4 ms,
  • Elles offrent des angles de vision les plus larges du marché,
  • La qualité de reproduction des couleurs est la meilleure du marché,
  • Leurs contrastes sont également assez élevés donc suffisants pour la retouche photo mais peut-être insuffisants pour la vidéo HDR,
  • On peut trouver des dalles, notamment chez Eizo, parfaitement uniformes.
  • Les meilleures dalles actuelles, notamment les dalles haut de gamme Eizo ou Nec, utilisent cette technologie et sont garantis 5 ans !

Mon conseil d'achat !  Si votre budget le permet, choisissez un portable ou un écran de bureau à dalle IPS... et, soyons fou, Eizo ou Nec. Il en existe de plus en plus, même en portables, et comme j'ai pu le mesurer, notamment sur des dalles Dell ou Apple, les résultats sont parfois étonnamment bons.

4 - Les dalles OLED (Organic Light-Emitting Diode)

Cette technologie, encore chère et plutôt rare fin 2020, possèdent de nombreux atouts à tels points quelle pourrait éclipser toutes les autres quand son prix sera descendu des hauts sommets... à moins que sa longévité très inférieure et son manque flagrant de luminosité maximum ne lui jouent des tours ! Commençons par les qualités évidentes : on notera des noirs absolus, encore plus noirs que sur les dalles VA, les angles de vision comme ceux des dalles IPS, les contrastes infinis (corollaires de noirs absolus) et la reproduction des couleurs souvent excellente, comme sur les dalles IPS. Et tout cela pour une raison bien simple : il n'y plus besoin de rétro-éclairage. Un pixel noir est donc vraiment noir et pas gris car il n'y a pas de source de lumière derrière chaque pixel qu'il faut s'évertuer à bloquer avec une quelconque technologie de mouvements de cristaux liquides plus ou moins rapides. Chaque pixel est une source de lumière indépendante et cela change tout. Oui, mais il y a deux mais... et de tailles ! Comme il s'agit d'éléments organiques, leur durée de vie est très significativement plus courtes et leur luminosité maximum n'excède guère les 400 cd/m2. Si cette dernière conviendra largement à un retoucheur photo, cela ne conviendra pas à un monteur vidéo... et pourtant c'est a priori à eux que cette technologie s'adresse.
Donc gros paradoxe : je note que cette technologie, très intéressante sur le papier par son contraste infini, possède donc encore de nombreux problèmes ou limitations. Il n'est donc pas surprenant qu'Eizo n'utilise pas cette technologie dans ses écrans Prominence (écrans vidéos très haut de gamme) car Eizo garantit tous ses écrans 5 ans !




Principe des dalles OLED - © LG


Pour résumer, les dalles OLED sont :

  • Un contraste incroyable car leur noir sont absolus,
  • Les plus réactives (240 Hz),
  • Temps de réponse le plus rapide des 4 technologies,
  • Elles offrent des angles de vision les plus larges du marché, comme les dalles IPS,
  • La qualité de reproduction des couleurs est la meilleure du marché avec la technologie IPS,
  • Faibles consommations,
  • Son plus gros défaut : Un durée de vie très limitée,
  • Les dalles peuvent marquées (effet de rémanence permanent) super vite,
  • Leur luminosité maximum ne dépasse guère les 400 cd/m2.

Mon conseil d'achat !  Si les qualités des dalles OLED sont évidentes et forcément tentantes, leurs défauts sont franchement gênants également. Difficile à conseiller les yeux fermés... en 2020 sauf à quelqu'un qui change souvent de matériel car il veut essayer les nouvelles technologies.

Pour finir, voici un tableau récapitulatif :




Pour résumer, selon mes propres essais (plus de 65 écrans testés à ce jour), je conseille toujours soit des écrans à dalle IPS, de plus en plus éclairées par un rétro-éclairage à miniLeds car les noirs sont sacrément profonds tout de même.






L'uniformité de la dalle

La très grande force des écrans haut de gamme dits Art Graphiques tient à leur uniformité, notamment chez EIZO mais également de plus en plus chez Asus dans a série ProArt ou Dell Ultrasharp. Ils affichent la même luminosité en niveaux et en température de couleur (à quelque chose près) sur tout l'écran.
Est-ce fondamental ? Bien sûr que non ! C'est très agréable et plus pratique mais ce n'est pas rédhibitoire. D'autant plus que quand les écrans ne sont pas parfaitement uniformes, il arrive souvent que cela soit très léger à tel point que si la sonde de contrôle le perçoit, l’œil, même averti, ne sera pas gêné. Cela dit, c'est parfois vraiment sensible et il m'est arrivé de renvoyer un écran Dell ou BenQ à cause de cela. Donc sauf vrai problème, la surface est toujours suffisamment grande pour que vous puissiez faire vos retouches dans de bonnes conditions même si un coin est un poil plus sombre.

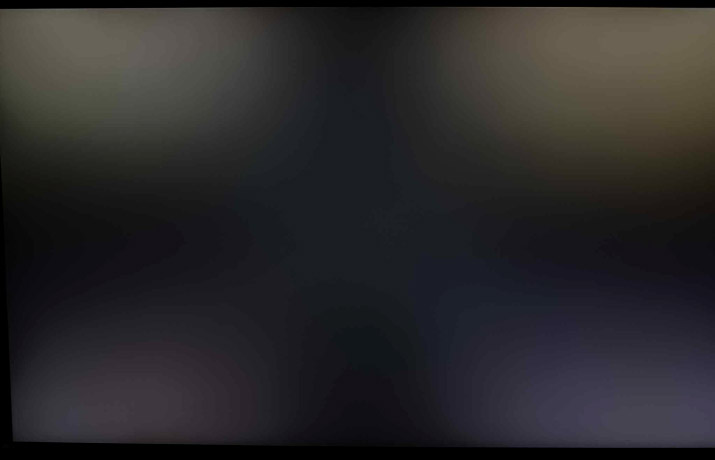

Dalle d'écran manquant d'homogénéité


Ecran peu uniforme, notamment en température de couleur... cas plutôt fréquent avec les écrans moyen ou entrée de gamme.



Voici une histoire vraie : un ami, photographe pro et retoucheur, préfère travailler sur un écran très large (30") afin d'avoir de la place plutôt que sur un écran homogène. Il sait très bien où il doit regarder son écran lorsque il doit être précis connaissant les limites de celui-ci.

Mon conseil d'achat !  Si vous souhaitez travailler sur un écran très large (27" et plus)l'uniformité sera difficile à obtenir à moins de dépenser beaucoup d'argent (plus de 850 euros). D'autres critères seront alors à surveiller... L'uniformité peut vous coûter cher !
À vous de déterminer si la taille de l'écran est très importante dans votre flux de travail. Vous pouvez également envisager la solution bi-écrans...

À part si vous achetez un écran Eizo ColorEdge, toujours uniformes grâce à leur géniale fonction DUE et maintenant certains écrans Asus ou Dell, l'idéal serait de pouvoir acheter son écran dans un magasin où l'on peut échanger assez facilement son achat au cas où les mesures de votre sonde de calibrage seraient vraiment trop éloignées de l'idéal. Lorsque j'ai rendu un écran un jour, je n'avais pas besoin de sonde pour le constater !

Ne focalisez pas sur l'uniformité. C'est très agréable mais pas "indispensable" sauf peut-être pour les retoucheurs professionnels ou défaut flagrant. Cela dit, il y a évidemment des limites, souvent franchies par les écrans en dessous de 300 euros. Les couleurs sont maintenant maîtrisées par de nombreux fabricants mais l'uniformité laisse encore souvent à désirer. Dell, par exemple, avec ses écrans Ultrasharp a beaucoup progressé sur ce critère sans atteindre les sommets des magnifiques écrans Eizo.






À propos des Delta E...

Chiffres Delta E d'un écranPour juger de la qualité d'un écran un tant soit peu objectivement, il est courant aujourd'hui de mesurer avec une sonde (un colorimètre) son Delta E c'est-à-dire l'écart qu'il présente par rapport à un affichage idéal. Cette échelle se mesure de 1 à 100. Comme la plupart des yeux sont capables de discerner une différence entre deux nuances d'une même couleur de 1/100, il est courant de dire que ce Delta E doit être inférieur à 2 et idéalement à 1. Même avec un Delta E de 2, les couleurs sont si proches qu'il faut être placé dans des conditions de comparaison très favorables pour les distinguer.

En 2020, le nombre d'écrans étant capables de descendre sous un Delta E de 1 de moyenne (selon la norme 2000) est impressionnant. Les meilleurs écrans testés sur ce site obtiennent même 0,25 en moyenne (Les Eizo CS2420Nec PA271Q, Eizo CS2731, iMac Pro Apple, etc.) !!! Ce sont donc des écrans quasi-parfaits pour l’œil !
Aujourd'hui, à partir d'un certain niveau de qualité - tous les écrans de mes guides d'achat - les couleurs affichées peuvent être considérées comme quasi-parfaites ou suffisamment bonnes. La différence vraiment visible à un oeil non expérimenté en revanche peut encore se faire sur l'uniformité de la dalle, la courbe de Gamma et pour finir le contraste / profondeur des noirs. Là, mes essais sont formels : n'est pas Eizo ou Nec qui veut (pour les photographes) ou Asus (pour les vidéastes) mais là aussi, l'écart se ressert tellement que si l'on n'est pas archi-tatillon, on peut sans problème travailler dans de bonnes conditions même avec un écran pas parfaitement uniforme car, là encore, il n'y a parfois que la sonde qui est capable de mesurer ce léger défaut. Enfin, aujourd'hui, l'honneur est encore sauf : Eizo fabrique les meilleurs écrans du monde avec Nec qui revient en force.
